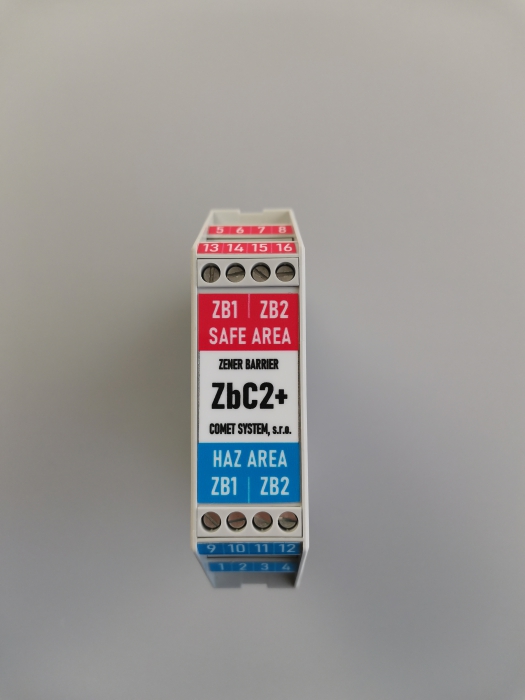

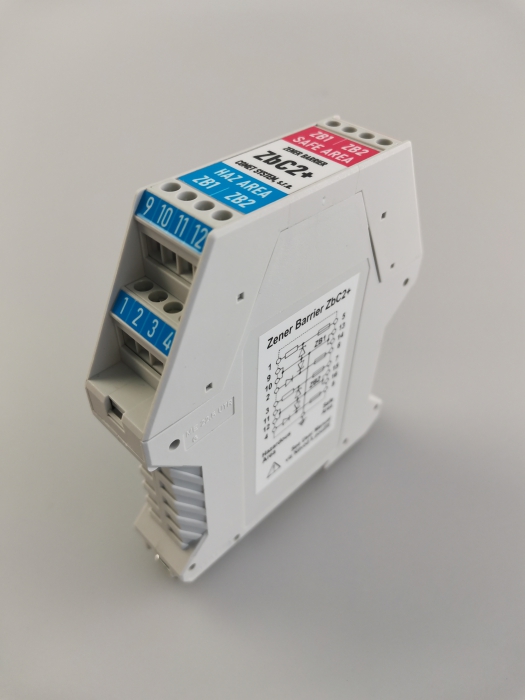

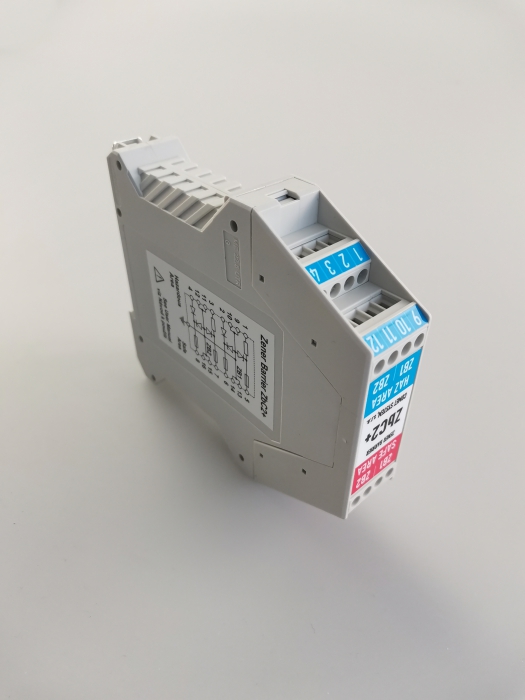

Zener-Barriere ZbC2+
Die Zener-Barriere ZbC2+ ist eine zertifizierte eigensichere Schnittstelle. Sie wird verwendet, um ein zertifiziertes eigensicheres Gerät, das sich in einer explosionsgefährdeten Atmosphäre (Ex-Bereich) befindet, mit einem nicht zertifizierten Gerät in einem sicheren Bereich zu verbinden.
Die Zener-Barriere verhindert die Übertragung unzulässig hoher Energie aus dem sicheren Bereich in den explosionsgefährdeten Bereich. Die Zener-Barriere ZbC2+ enthält zwei identische Dioden-Rückführbarrieren in einem gemeinsamen Gehäuse und ist für die Montage auf einer DIN-Schiene im sicheren Bereich ausgelegt.
-
CodeZbC2+
-
Garantie3 Jahre
- 216.00 EUR
Technische Daten
Messwert
Temperatur
Relative Luftfeuchtigkeit
BARRIERENTYP UND DESIGN

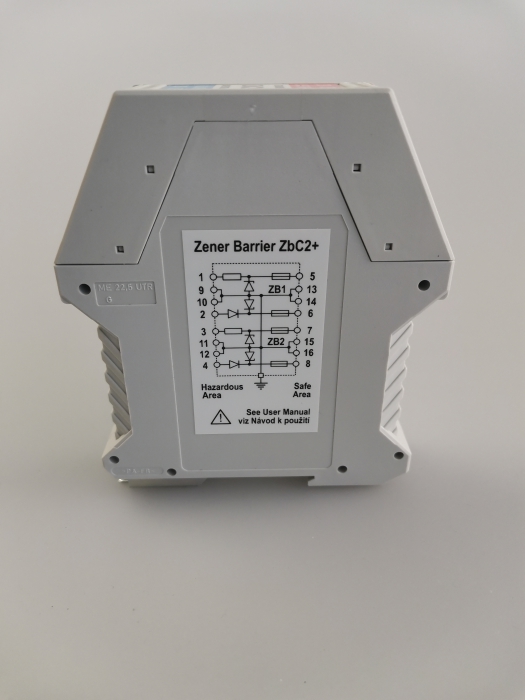

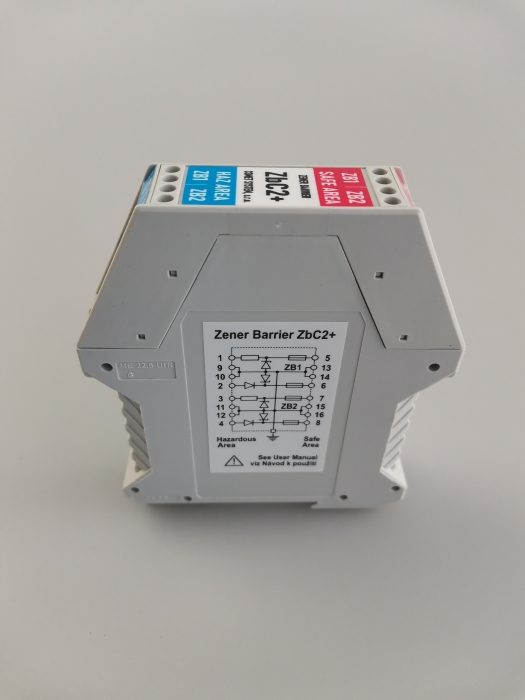

Zwei identische Zener-Barrieren ZB1 und ZB2 im gemeinsamen Gehäuse
Positive Polarität mit Rückführdiode
ELEKTRISCHE SPEZIFIKATION
Nennwiderstand Ro
310 Ω
Nennstrom der Sicherung
40 mA
Reihenwiderstand
Rs1 = 355 Ω (Klemmen 1-5, Klemmen 3-7)
Rs2 = 42 Ω (Klemmen 2-6, Klemmen 4-8)
Rs2 = 42 Ω (Klemmen 2-6, Klemmen 4-8)
Spannungsabfall über die Rückführdiode
0.8 V
Arbeitsspannung (SAFE-Klemmen)
max. 26 V bei einem Strom von weniger als 10 uA
ALLGEMEINE TECHNISCHE DATEN
Betriebstemperaturbereich
-20 to +60 °C
Abmessungen
22,5 x 114 x 100 mm
Gewicht
125 g
Garantie
3 Jahre
DATEN FÜR DEN EINSATZ IN VERBINDUNG MIT EXPLOSIONSGEFÄHRDETEN BEREICHEN
Richtlinienkonformität
2014/34/EU
Konformität mit Normen
EN IEC 60079-0:2018, EN 60079-11:2012
Zertifikat
FTZU 22 ATEX 0018X
Kennzeichnung
EX ll (3)G [Ex ic Gc] IIC
Spannung Uo
29,4 V
Strom Io
96 mA
Widerstand Ro
min. 306 Ω
Kapazität Co + Induktivität Lo
120 nF + 2 mH or 60 nF + 4 mH
Maximale sichere Spannung
250 V
Optionales Zubehör und Downloads
Magnetischer faltbarer COMET-Ständer
Code
PPO001
Preis EUR
425.00 EUR
Vorrätig
auf Anfrage
Manuals
Instruction Manual
Declaration of Conformity
Type Examination Certificate
Manual on the issue COMET sensors in potentially explosive atmospheres
Catalogs
CATALOG - Analog Sensors with 0-10 V or 4-20 mA output
Catalogue Sheets - COMET ATEX Sensors & Zener Barrier
Catalogue Sheets - COMET Zener Barrier
